HT30 3톤 미니 굴삭기

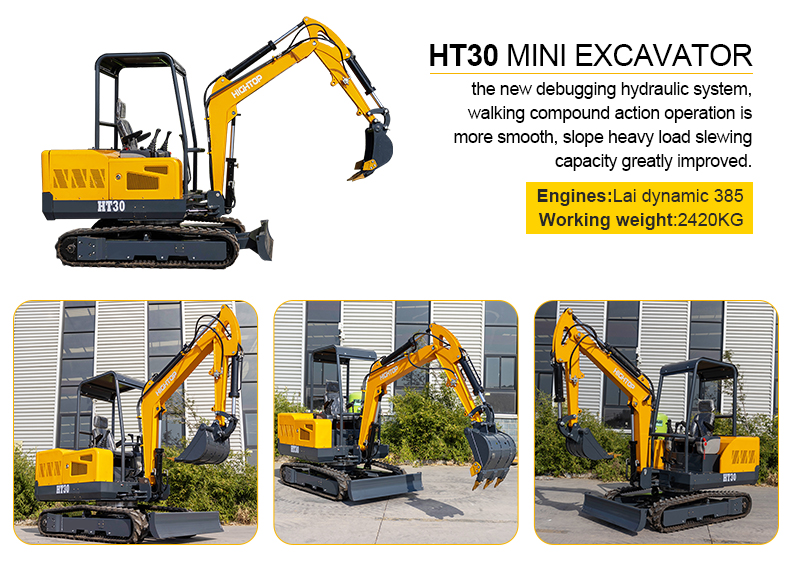

하이탑 HT30 굴삭기는 4개 다리 지붕 굴삭기와 폐쇄형 캡 장착형 굴삭기의 두 가지 사양을 갖추고 있으며, 독특한 외관, 합리적인 구조 설계, 새로운 디버깅 유압 시스템을 갖추고 있습니다.
- 개요
- 사양
- 상세 정보
- 관련 제품

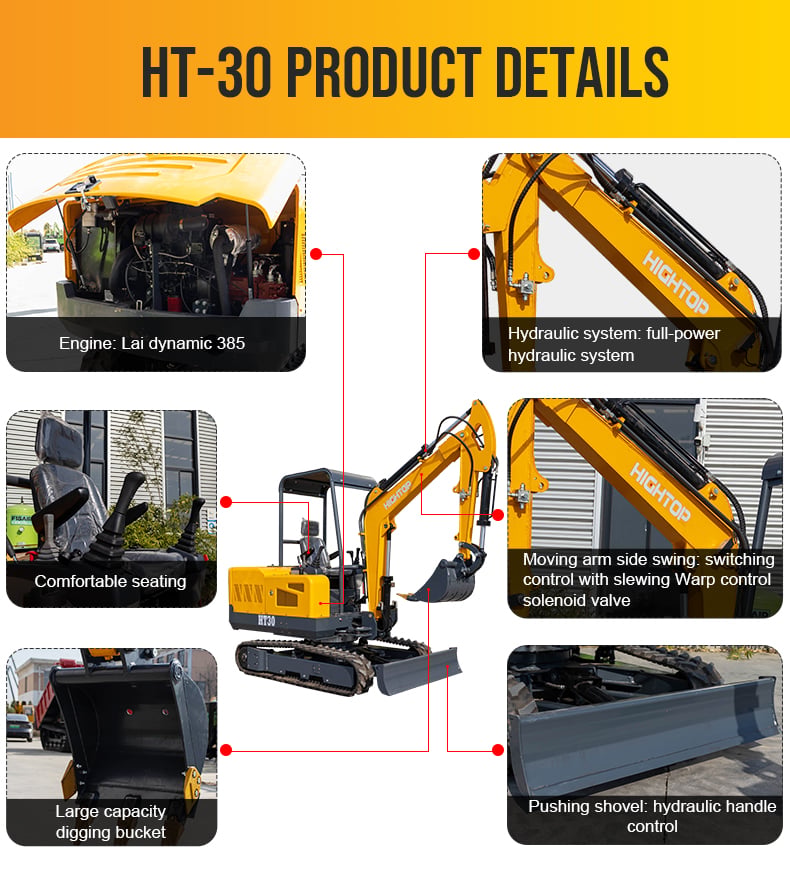

세부 설명
1.엔진:
강력한 출력, 신뢰성 및 내구성을 보장하기 위해 Euro V 배기가스 배출 기준에 맞춰 브랜드 엔진을 구성하여 다양한 작업 조건의 요구 사항을 충족시켰습니다.

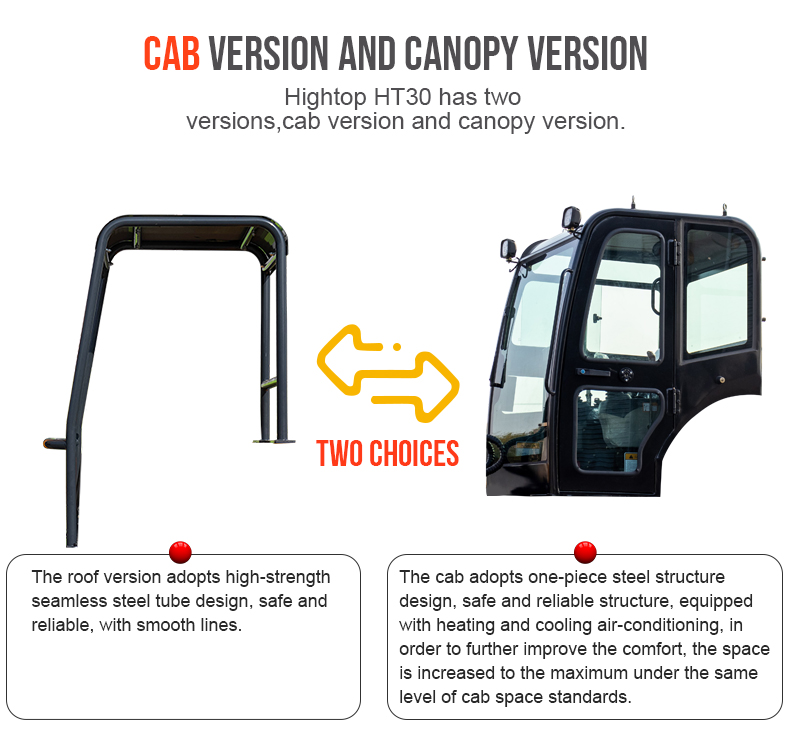

2. 폐쇄형 캐빈과 4각 지붕
하이탑 3톤 미니 굴삭기 캐빈은 일체형 강철 구조 디자인을 채택하여 구조가 안전하고 신뢰할 수 있으며, 냉난방 에어컨이 장착되어 있습니다. 편안함을 더욱 향상시키기 위해 동일한 수준의 캐빈 공간 기준에서 최대한 공간이 증가했습니다. 지붕 버전은 고강도 무접합 강관 디자인을 채택하여 안전하고 신뢰할 수 있으며, 매끄러운 라인을 가지고 있습니다.
3. 스윙 붐
이 HT30 굴삭기는 편향 기능이 있으며, 전통적인 굴삭기는 전체 몸체를 운전하여 회전 장치를 통해 팔의 방향을 조정해야 하지만, 팔 측면 스윙 기능은 팔 측면 스윙 실린더 및 기타 구성 요소만 운전하면 되므로 에너지 소비가 크게 줄어듭니다. 동시에 회전 장치의 사용 빈도를 줄이고 마모를 감소시켜 장비의 수명을 연장합니다.

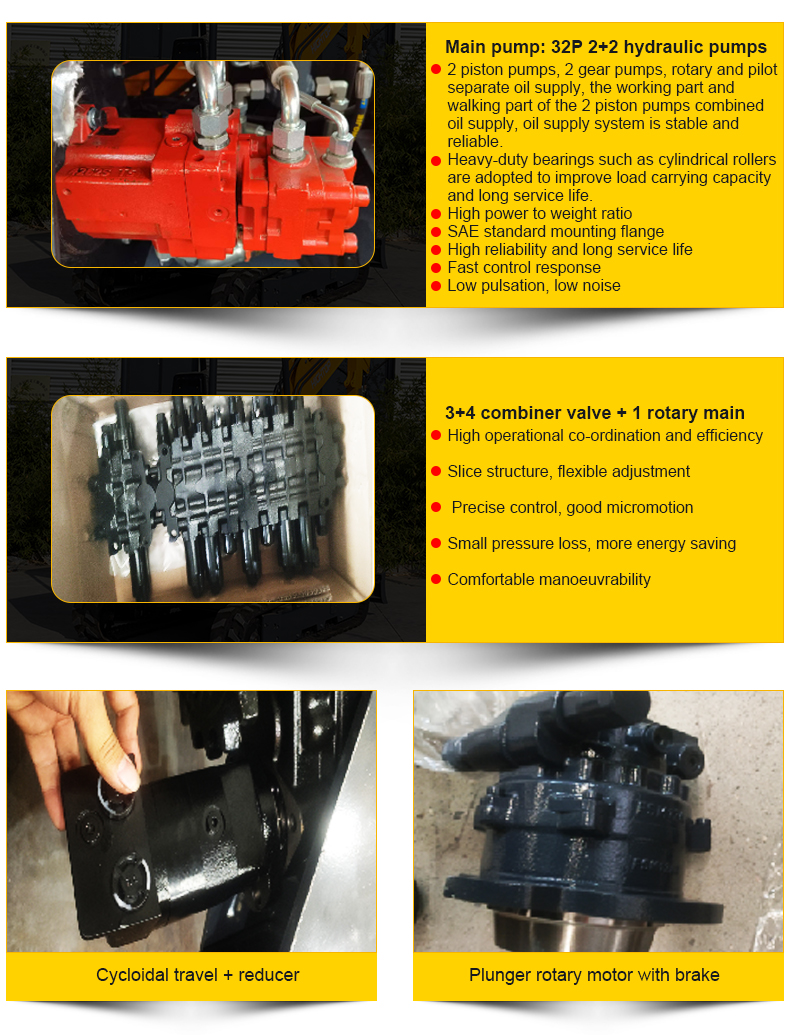

4. 풀 파워 유압 시스템
새로 디버깅된 유압 시스템, 높은 신뢰성, 작은 압력 손실, 이동 복합 작동의 부드러운 작동, 경사 중량 작업 회전 능력이 크게 향상되었으며, 작업 장치의 힘이 강하고 안정적입니다.

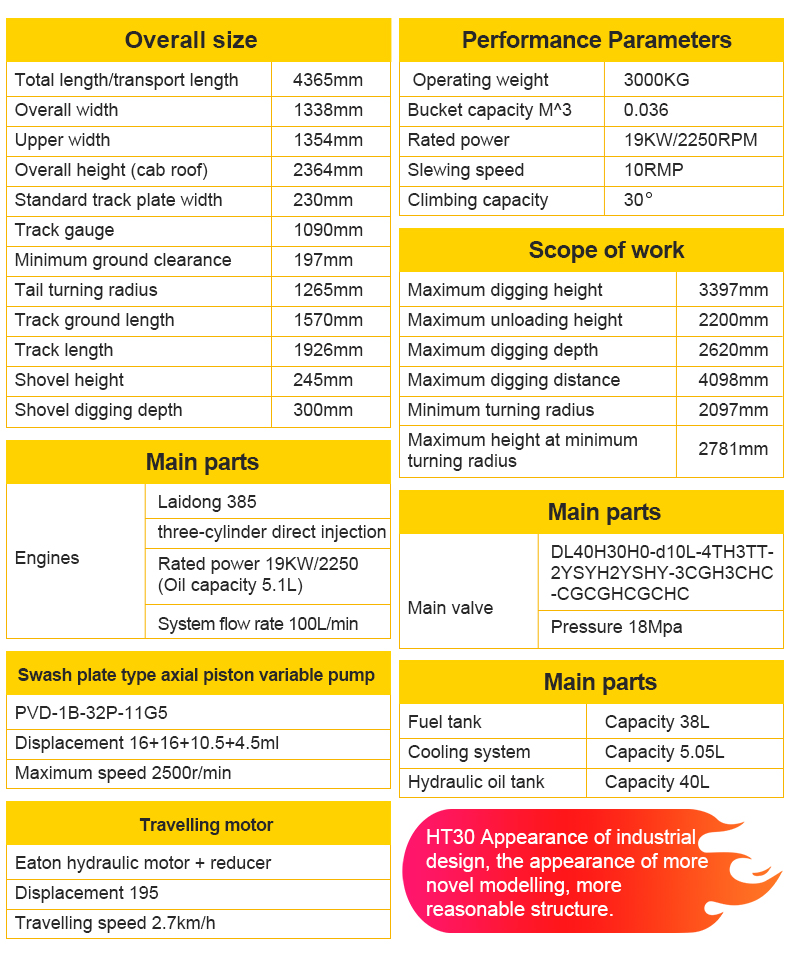

HT30 소형 굴삭기 – 기술 사양
| 사양 | 사양 |
|---|---|

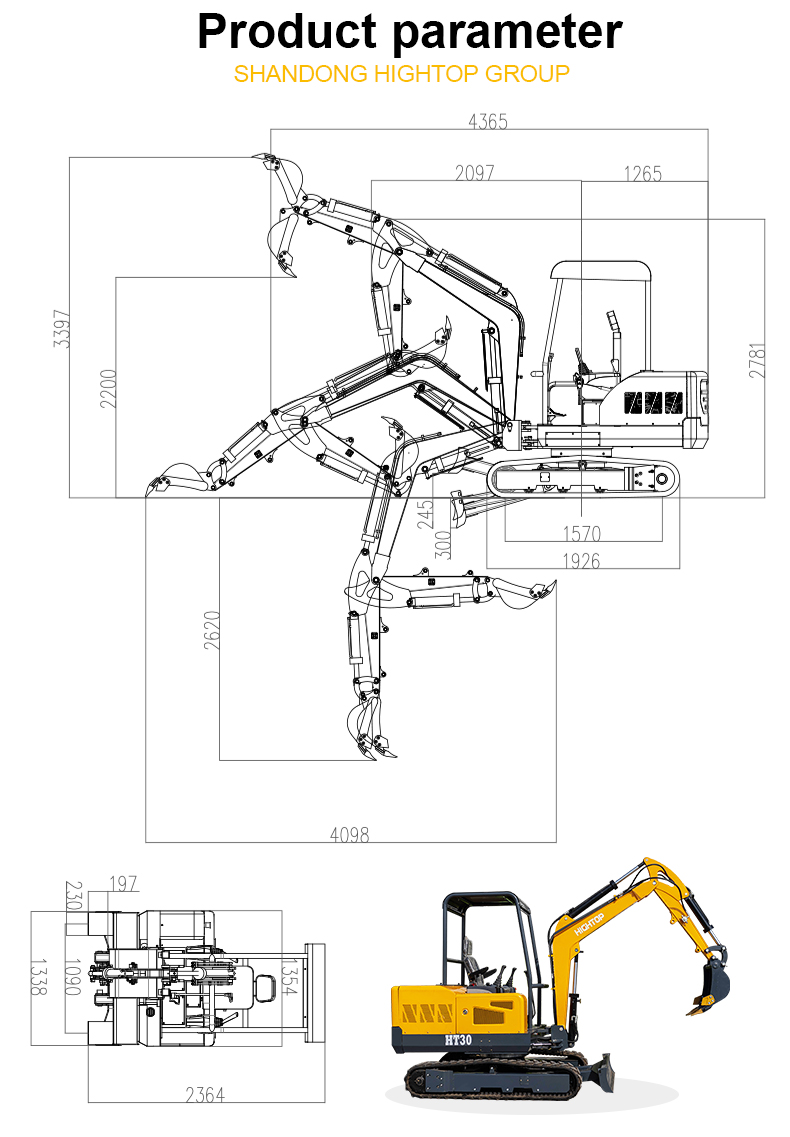

| 기계 크기 (mm) | |
| 운반 길이(A) | 4365 mm |
| 전체 폭(B) | 1338 mm |
| 상부 폭(D) | 1354 mm |
| 전체 높이(C) | 2364 mm |
| 표준 트랙 슈 폭(F) | 230mm |
| 트랙 간격(G) | 1090mm |
| 최소 지상 고도(H) | 197mm |
| 꼬리 회전 반경(I) | 1265 mm |
| 트랙 그라운드 길이(J) | 1570mm |
| 트랙 길이(K) | 1926 mm |
| 도저 리프팅 높이(R) | 245 mm |
| 도저 굴착 깊이(T) | 300 mm |
| 작업 범위(mm) | |
| 최대 굴착 높이 (a) | 3397 mm |
| 최대 덤프 높이(b) | 2200 mm |
| 최대 굴착 깊이(c) | 2620 mm |
| 최대 굴착 도달 거리(d) | 4098 mm |
| 최소 스윙 반경(e) | 2097 mm |
| 최소 스윙 반경에서의 최대 높이(f) | 2781 mm |
| 성능 | |
| 작업 중량 | 2420 kg |
| 버킷 용량 | 0.036 m³ |
| 정격 전력 | 19 kW / 2250 rpm |
| 회전 속도 | 10 R/MIN |
| 경사도 | 30° |
| 주요 구성품 | |
| 엔진 | 라이둥 385 (3실린더 직접 분사) |
| 엔진 오일 용량 | 5.1 L |
| 메인 밸브 | DL40H30H0-d10L-4TH3TT-2YSYH2YSHY-3CGH3CHC-CGCGHCGCHC (18 MPa) |
| 유압 시스템 유량 | 100 L/min |
| 수압 펌프 | PVD-1B-32P-11G5 (축방향 피스톤 가변 배기량) |
| 펌프 배기량 | 16+16+10.5+4.5 ml |
| 최대 펌프 회전 속도 | 2500 r/min |
| 이동 모터 | 이턴 유압 모터 + 감속기 |
| 주행 모터 배기량 | 195 ml |
| 이동 속도 | 2.7 Km/h |
| 연료 탱크 용량 | 38 L |
| 하이드라울릭 탱크 용량 | 40 L |
| 냉각 시스템 용량 | 5.05 L |
