بیل مکانیکی زنجیری HT260 — هیدرولیک کاواساکی، طراحی‌شده برای کار با اتصالات
HT260 یک بیل‌مکانیکی زنجیری ۲۵٫۴ تنی است که با موتور Cummins 6BTA5.9 به‌راه انداخته می‌شود و دارای سیستم هیدرولیک تمام‌کاواساکی است. جریان پمپ اصلی آن ۲۴۰ لیتر در دقیقه × ۲ و نیروی کششی آن ۲۱۷ کیلونیوتن است؛ بنابراین این ماشین به‌عنوان یک پلتفرم پربازده برای استفاده از شکستن‌دهنده‌های هیدرولیکی، مته‌ها، گریپرهای هیدرولیکی و سایر اتصالات در کارهای سنگ‌شکن، جاده‌سازی و شیارکشی طراحی شده است.
- مرور کلی
- مشخصات فنی
- ویژگی‌ها
- پرسش‌های متداول
- محصولات مرتبط
- جریان هیدرولیک بالاتر — ۲۴۰ لیتر بر دقیقه × ۲ امکان استفاده از شکننده‌های بزرگ‌تر و مته‌های پیچشی با گشتاور بالاتر را فراهم می‌کند
- نیروی حفاری بیشتر — نیروی سوپاپ ۱۶۹ کیلونیوتن در مقابل ۱۴۴ کیلونیوتن در رده ۲۲ تنی
- دسترسی بیشتر — حداکثر دسترسی حفاری ۱۰٫۲۰۲ میلیمتر برای انجام کار با ابزارهای متصل در فاصله دور
- شاسی سنگین‌تر — جذب بهتر ضربه در کار با شکننده و پایداری بیشتر در کار با گریپل
- فروشندگان شکننده‌ها و مته‌ها در اکثر مناطق قبلاً با نقاط خدمات‌رسانی کامینز آشنا هستند
- در دسترس‌بودن قطعات به توزیع‌کننده منطقه‌ای خاصی وابسته نیست
- برنامه‌ریزی زمان توقف ماشین‌آلات در سراسر بازارها قابل پیش‌بینی است
- اتصال اصلی (اتصالات) برای استفاده
- ابعاد سوکت اتصال موجود (در صورت نیاز به اندازه‌گیری کوپلر سریع)
- ظرفیت بیل الزام
- نیازمندی جریان هیدرولیک پیوست‌های شما
- بندر مقصد و محدودیت‌های حمل‌ونقل (دستگاه ۲۵٫۴ تنی)
وقتی عملکرد اتصال‌دهنده تصمیم‌گیرندهٔ خرید می‌شود
در وزن ۲۵ تن، اکثر خریداران قبلاً از پرسشِ اینکه آیا بیل‌مکانیکی می‌تواند بکند، فراتر رفته‌اند. پرسش اکنون این است: غیر از کندن، چه کارهای دیگری را به‌صورت بهره‌ور می‌تواند انجام دهد؟
اتصال‌دهندهٔ اچ‌تی۲۶۰ دقیقاً برای همین خریدار طراحی شده است. پشت سطل ۱/۴ مترمکعبی و نیروی کندن ۱۶۹ کیلونیوتنی آن، سیستم هیدرولیکی‌ای قرار دارد که برای به‌کاراندازی اتصال‌دهنده‌ها با ظرفیت تولیدی بالا—که ماشین‌های کوچک‌تر قادر به اجرای آن‌ها نیستند—مشخص‌شده است.

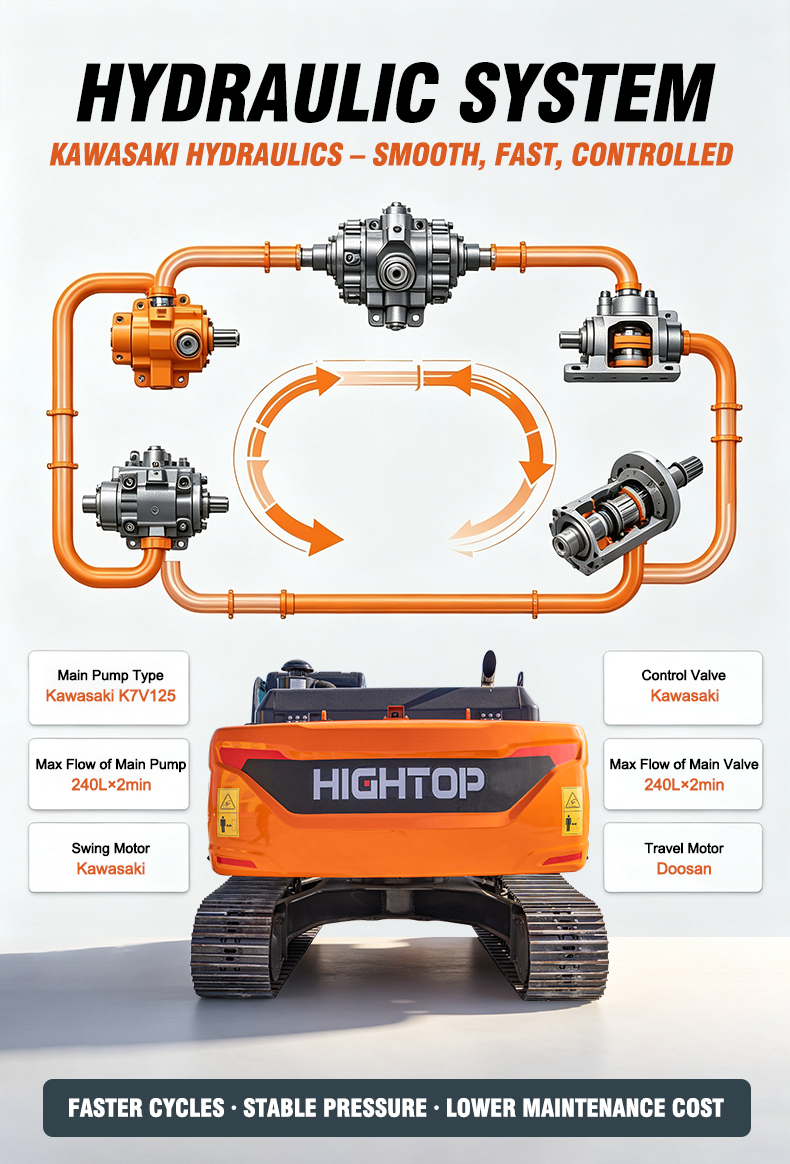

اعداد هیدرولیکی که برای اتصال‌دهنده‌ها اهمیت دارند
| پارامتر هیدرولیکی | ارزش | ارتباط با اتصال‌دهنده‌ها |
|---|---|---|
| پمپ اصلی | کاواساکی کی۷وی۱۲۵ | پایداری اثبات‌شدهٔ جریان در بارهای طولانی‌مدت اتصال‌دهنده |
| حداکثر جریان پمپ اصلی | ۲۴۰ لیتر بر دقیقه × ۲ | پشتیبانی از شکست‌دهنده‌های بزرگ، مته‌های پیچشی با گشتاور بالا و گریپرهای قوی |
| شیر کنترل | کاوازاکی | پاسخ‌دهی و اندازه‌گیری پایدار اتصالات |
| موتور چرخشی | کاوازاکی | مدیریت پایدار مواد با گریپر یا انگشت‌گیر |
| موتور سفر | دوسان | نیروی کشش ۲۱۷ کیلونیوتون برای جابجایی مجدد روی زمین‌های ناهموار |
برای خریداران اتصالات، هیدرولیک‌های کاواساکی صرفاً جزئیات تبلیغاتی نیستند. بلکه دلیل این است که زمان‌های چرخه در هنگام کار مداوم شکست‌دهنده یا برخورد مته با خاک متراکم، حفظ می‌شوند.
نقشه‌برداری کاربرد به اتصال
| نوع کار | اتصال توصیه‌شده | مزیت HT260 |
|---|---|---|
| حفاری سنگ یا سطح معادن | شکن هیدرولیک | توان ۱۵۲ کیلووات کامینز به همراه دو جریان ۲۴۰ لیتر بر دقیقه، خروجی شکستن‌دهنده را بدون قفل‌شدن حفظ می‌کند |
| ستون‌های پی‌بندی یا چاله‌های تیر | ماردون | حامل ۲۵/۴ تن نیروی فشار رو به پایین برای خاک‌های متراکم یا فشرده فراهم می‌کند |

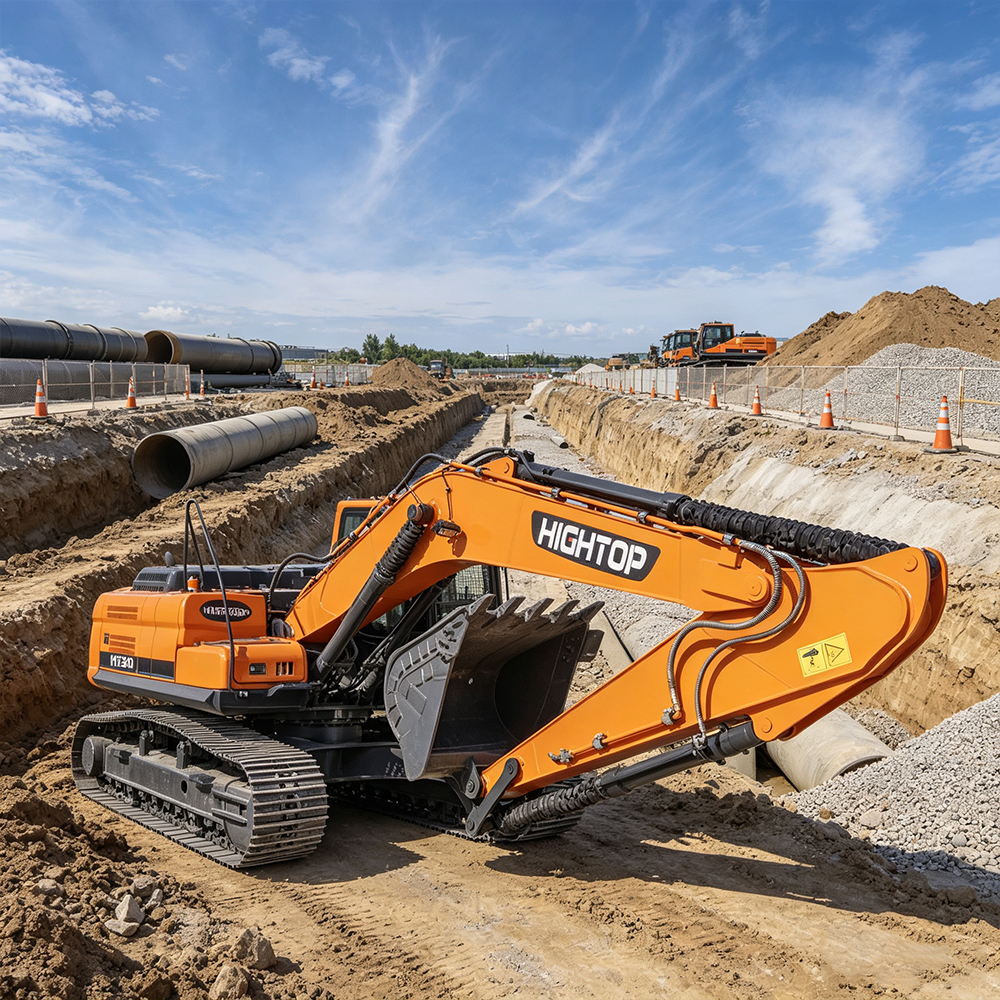

| لوله‌گذاری یا شیارزنی | بیل ۱/۴ متر مکعبی (استاندارد) | عمق ۶۸۳۸ میلیمتر؛ برد ۱۰۲۰۲ میلیمتر |
| تخریب یا مدیریت آوار | گریپل یا انگشت‌گیر | سرعت چرخش ۱۱/۱ دور بر دقیقه؛ کشش ۲۱۷ کیلونیوتون برای سایت‌های ناهموار |
| بارگیری در ساخت جاده | سوپاپ و شکننده | ارتفاع حفاری ۹۶۷۳ میلیمتر برای بارگیری در کامیون؛ تعویض سریع اتصالات |

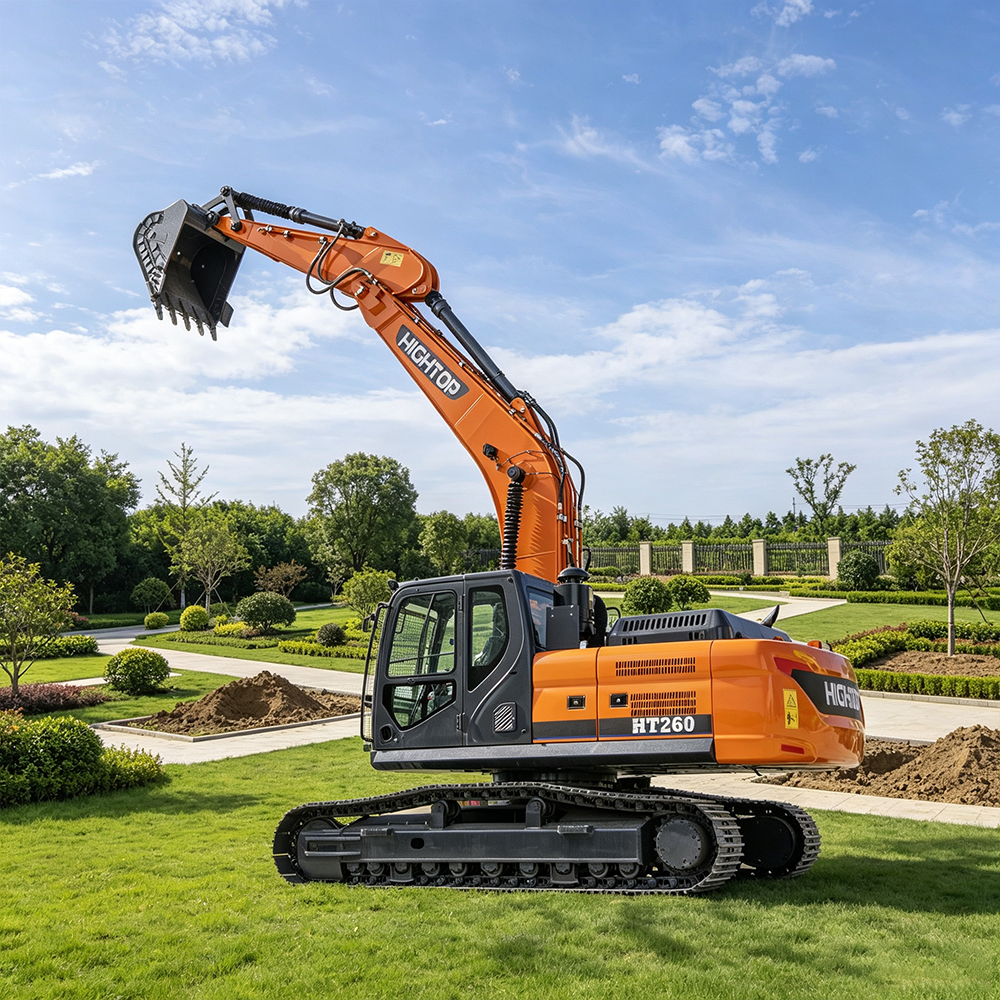

| پاکسازی زمین | گرفتارکننده / راک | قابلیت عبور از شیب ۱۶٫۷ درجه؛ زنجیرهای مسیر با عرض ۶۰۰ میلیمتر برای ثبات بیشتر |
چرا ۲۵ تن در مقایسه با ۲۲ تن برای اتصالات متفاوت است
اگر از دستگاه ۲۲ تنی ارتقا می‌یابید، مدل HT260 مزایای مشخصی در اتصالات ارائه می‌دهد:
اتصال سریع — تنظیم در زمان سفارش
شرکت های‌تاپ می‌تواند دستگاه اچ‌تی۲۶۰ را با اتصال سریعی عرضه کند که با موجودی ابزارهای متصل شما سازگان است (قطر پین، نیازهای هیدرولیکی) یا ابزارهای جدیدی که هم‌زمان با دستگاه سفارش داده می‌شوند. نوع اتصال، ابعاد پین و نیازهای جریان هیدرولیکی پیش از تولید مشخص می‌شوند — نه اینکه فرض شوند.
هماهنگ‌سازی خدمات موتور و اتصالات
موتور کامینز ۶BTA۵.۹ یکی از پرکاربردترین پلتفرم‌های دیزلی است که در بازارهای صادراتی خدمات‌رسانی می‌شود. برای کاربران اتصالات، این بدان معناست که:
چه مواردی را هنگام درخواست نقل‌وانتقال قیمت باید مشخص کرد
هاي‌تاپ سازگاری پیوست‌ها را تأیید می‌کند و پیش‌فاکتور ترکیبی دستگاه و ابزار را ارائه می‌دهد.
درخواست قیمت‌گذاری پیکربندی HT260 به همراه پیوست.

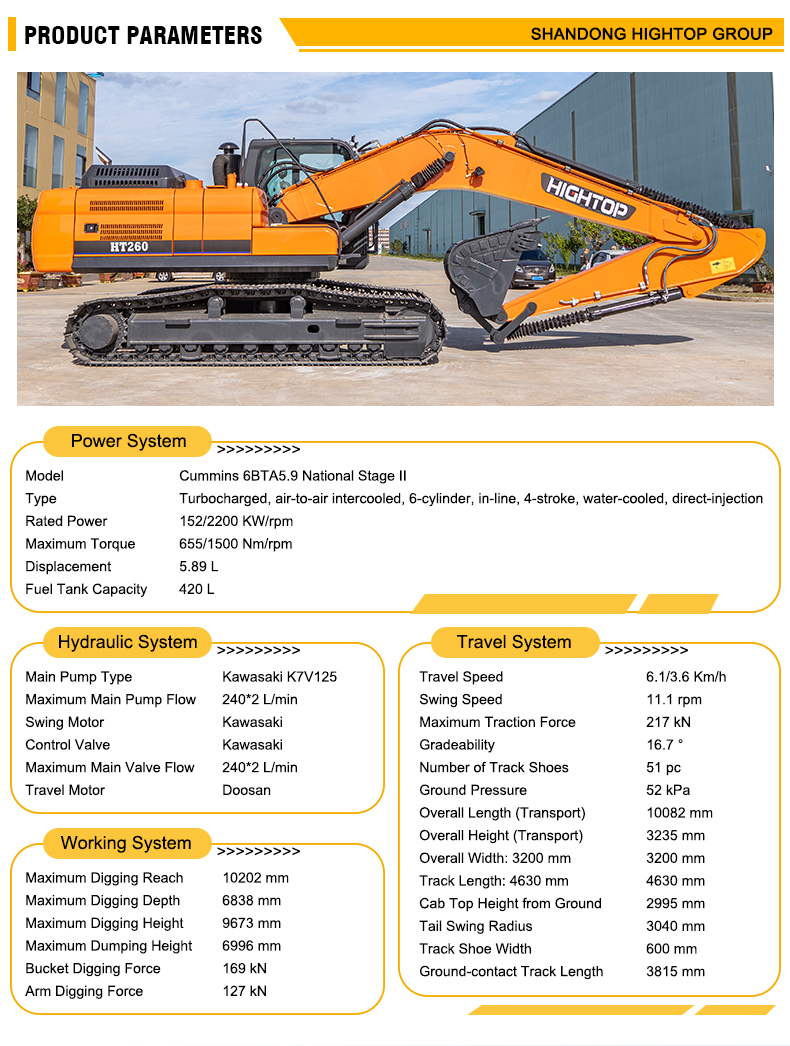

مشخصات فنی HT260
| مشخصات کلی | |
|---|---|
| مدل | HT260 |
| وزن عملیاتی | ۲۵۴۰۰ کیلوگرم (۲۵٫۴ تن) |
| ظرفیت سطل استاندارد | ۱٫۴ متر مکعب |
| سیستم قدرت اطمینان حاصل می‌کند. | |
| مدل موتور | کامینز 6BTA5.9 |
| نوع موتور | توربوشارژر، خنک‌کننده هوای بین‌سری، شش سیلندر، خطی، چهار زمانه، خنک‌شونده با آب، تزریق مستقیم |
| توان نامی | ۱۵۲ کیلووات / ۲۲۰۰ دور در دقیقه |
| حداکثر گشتاور | ۶۵۵ نیوتن‌متر در ۱۵۰۰ دور بر دقیقه |
| جابجایی | ۵٫۸۹ لیتر |
| ظرفیت مخزن سوخت | 420 لیتر |
| سیستم هیدرولیک | |
| نوع اصلی پمپ | کاواساکی کی۷وی۱۲۵ |
| حداکثر جریان پمپ اصلی | ۲۴۰ لیتر در دقیقه × ۲ |
| موتور چرخشی | کاوازاکی |
| شیر کنترل | کاوازاکی |
| بیشینهٔ دبی شیر اصلی | ۲۴۰ لیتر در دقیقه × ۲ |
| موتور سفر | دوسان |
| سیستم کاری | |

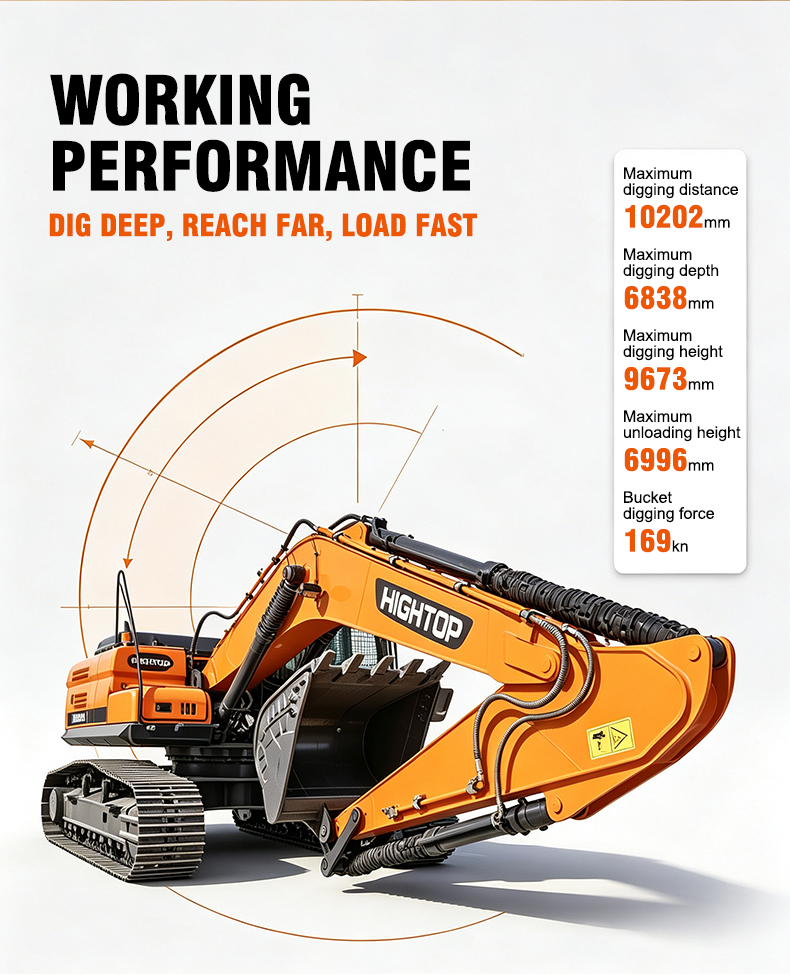

| بیشترین دسترسی حفاری | ۱۰۲۰۲ میلیمتر |
| حداکثر عمق حفاری | ۶۸۳۸ میلیمتر |

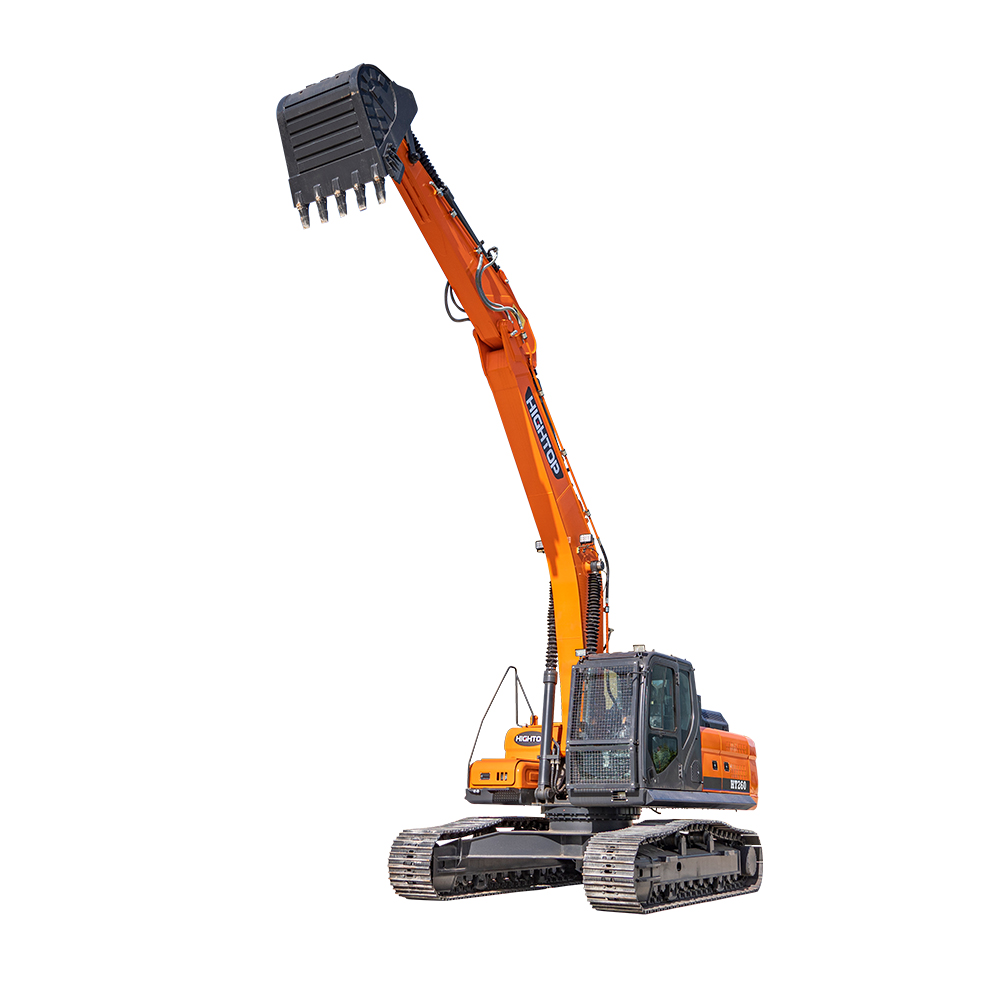

| حداکثر ارتفاع حفاری | ۹۶۷۳ میلیمتر |
| حداکثر ارتفاع دامپینگ | ۶۹۹۶ میلیمتر |
| نیروی حفاری سطل | ۱۶۹ کیلونیوتن |
| نیروی حفاری بازو | ۱۲۷ کیلونیوتن |
| سیستم سفر | |
| سرعت سفر | ۶٫۱ / ۳٫۶ کیلومتر بر ساعت |
| سرعت چرخش | ۱۱٫۱ دور در دقیقه |
| حداکثر نیروی کششی | ۲۱۷ کیلونیوتن |
| شیب‌پذیری | 16.7° |
| تعداد کفش های ورزش | ۵۱ عدد |
| فشار زمین | ۵۲ کیلوپاسکال |
| عرض کفش مسیر | ۶۰۰ میلیمتر |
| طول ریل | ۴۶۳۰ میلیمتر |
| طول مسیر تماس با زمین | ۳۸۱۵ میلیمتر |
| ابعاد | |
| طول کلی (در حالت حمل) | ۱۰۰۸۲ میلیمتر |
| ارتفاع کلی (در حالت حمل) | ۳۲۳۵ میلیمتر |
| عرض کلی | 3200 میلیمتر |
| ارتفاع سقف کابین از سطح زمین | 2995 میلیمتر |
| شعاع چرخش دم | ۳۰۴۰ میلیمتر |
پرسش‌وپاسخ سازگاری اتصالات و ابزار HT260
آیا HT260 می‌تواند شکستن‌دهنده هیدرولیکی را به‌صورت کارآمد به کار برد؟
بله. موتور کامینز ۱۵۲ کیلوواتی و پمپ اصلی کاواساکی K7V125 HT260 جریانی معادل ۲۴۰ لیتر بر دقیقه در دو مسیر تأمین می‌کند — که برای شکستن‌دهنده‌های بزرگ در رده وزنی ۲۵ تن کافی است. در زمان دریافت نقل‌قول، مدل شکستن‌دهنده و نیازمندی جریان روغن را اعلام کنید تا های‌تاپ سازگاری هیدرولیکی را تأیید نماید.
گزینه‌های کوپلر سریع برای HT260 چه هستند؟
های‌تاپ می‌تواند HT260 را با کوپلر سریعی عرضه کند که اندازه‌اش با موجودی اتصالات فعلی شما یا ابزارهای جدیدی که همراه ماشین سفارش داده‌اید، سازگان باشد. در زمان درخواست، قطر پین، وزن اتصال و نیازمندی‌های هیدرولیکی را ارائه دهید.
آیا می‌توانم از اتصالات بیل‌آهنی ۲۲ تنی خود روی HT260 استفاده کنم؟
سازگانی به قطر پین، عرض نصب و جریان هیدرولیکی بستگی دارد. دستگاه HT260 جریان بالاتری (۲۴۰ لیتر بر دقیقه × ۲) نسبت به ماشین‌های کلاس ۲۲ تن دارد؛ بنابراین ممکن است برخی اتصالات نیاز به تنظیم جریان داشته باشند. مشخصات اتصال خود را با شرکت Hightop به اشتراک بگذارید تا تیم آن‌ها تأیید کند که آیا اتصال مستقیم امکان‌پذیر است یا نیاز به اتصال‌دهندهٔ میانی دارد.
آیا دستگاه HT260 با سطل استاندارد عرضه می‌شود یا می‌توانم سطلی را به‌صورت اختیاری انتخاب کنم؟
پیکربندی استاندارد شامل سطلی با ظرفیت ۱/۴ مترمکعب است. ظرفیت‌های جایگزین سطل را می‌توان بر اساس چگالی مواد و نوع کار مورد نظر بررسی کرد. سطل‌های شیارکشی، سطل‌های صاف‌کننده و سایر انواع نیز در صورت درخواست در دسترس هستند.
تغییر از سطل به اتصال (یا برعکس) چقدر طول می‌کشد؟
با نصب اتصال سریع، تغییر اتصالات معمولاً در عرض چند دقیقه — نه چند ساعت — انجام می‌شود. زمان دقیق به نوع اتصال سریع و روش اتصال هیدرولیکی بستگی دارد. شرکت Hightop می‌تواند در مورد کارآمدترین راه‌حل برای جریان کار شما راهنمایی کند.
آیا شرکت Hightop می‌تواند اتصالات را همراه با دستگاه HT260 تأمین کند؟
بله. های‌تاپ می‌تواند قطعات جانبی از جمله شکن‌ها، مته‌ها، گریپل‌ها، انگشت‌ها و سایر تجهیزات را همراه با ماشین HT260 عرضه کند که پیش از ارسال، برای سازگاری تنظیم شده‌اند. این امر از خرید جداگانه جلوگیری کرده و اطمینان حاصل می‌کند که تنظیمات هیدرولیکی از روز اول صحیح باشند.
آیا موتور کامینز با تجهیزات جانبی که نیازمند ظرفیت هیدرولیک بالا هستند، سازگان است؟
بله. موتور کامینز ۶BTA۵.۹ در دور ۲۲۰۰ دور بر دقیقه توانی معادل ۱۵۲ کیلووات و گشتاور حداکثر ۶۵۵ نیوتن‌متر تولید می‌کند — که برای به‌کار انداختن پمپ کاواساکی K7V125 با دبی ۲۴۰ لیتر بر دقیقه در دو مسیر تحت بار پیوسته تجهیزات جانبی کافی است. الزامات دبی و فشار هر تجهیز جانبی خاص را در زمان ارائه نقل‌قول تأیید کنید.
