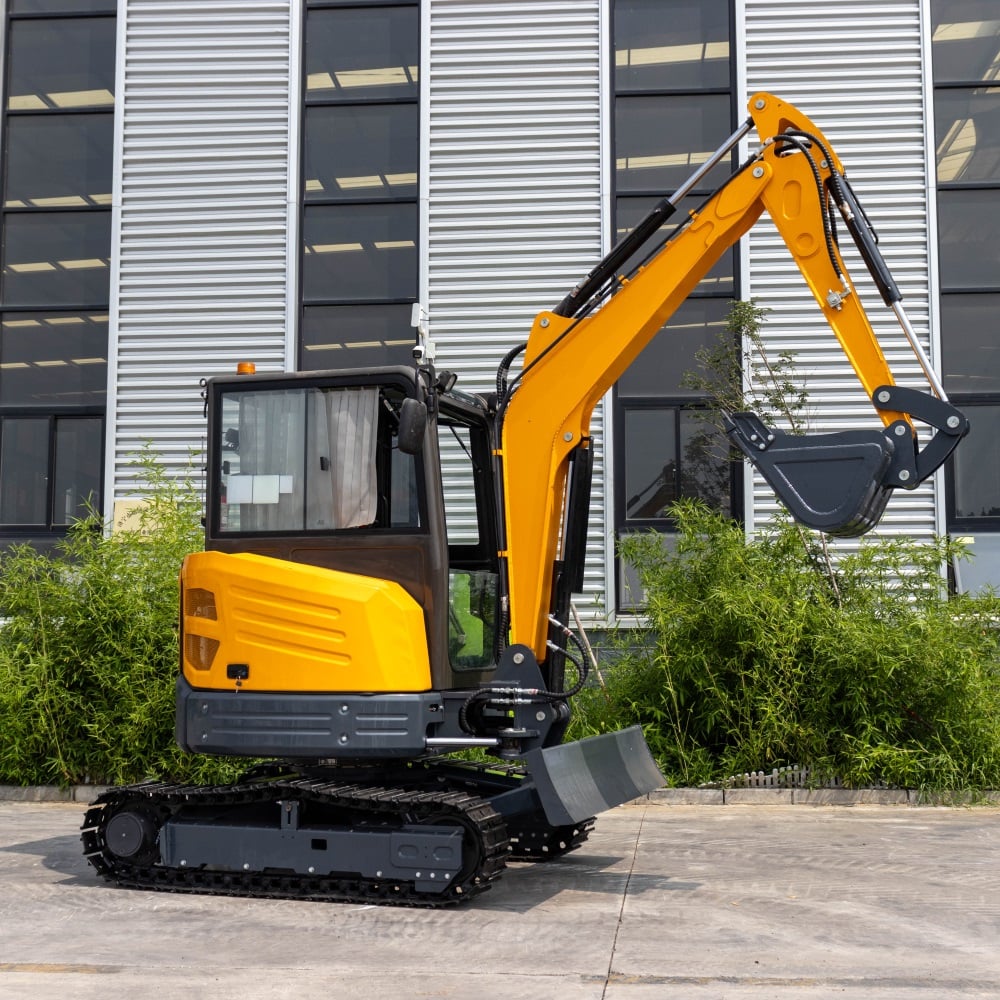

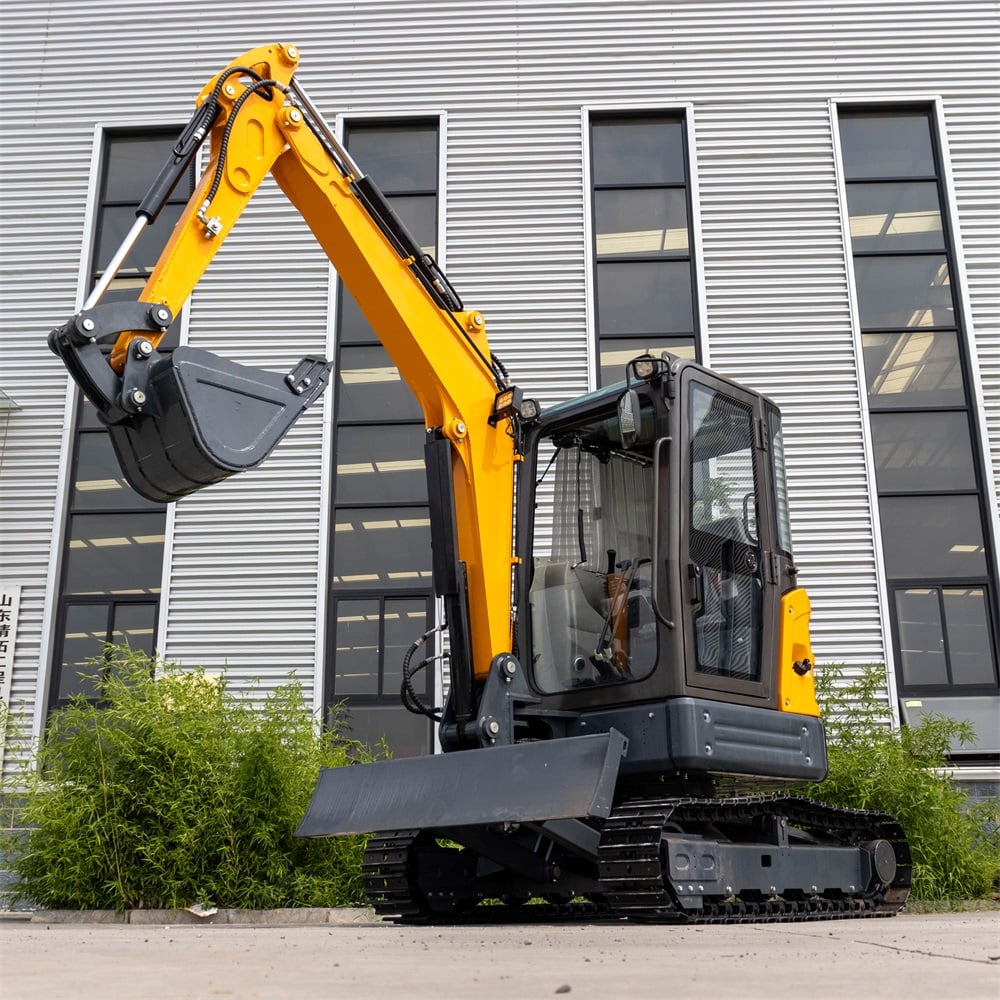

HT35 3,5 ton minigraafmachine
De algehele vorm van de HT35 minigraafmachine heeft een staartloos ontwerp, is flexibel en veelzijdig en is geschikt voor gebruik in stadsstraten, kelders en andere krappe ruimtes. De draaicirkel is zeer klein om het gemak van de bouw te garanderen en de veiligheid tijdens de bouw te verbeteren.
- Overzicht
- Parameters
- Details
- Gerelateerde producten
Gedetailleerde beschrijving
1.De cabine van de 3.5 tons compacte graafmachine heeft een ontwerp van eenstuks staalconstructie met een veilige en betrouwbare structuur, uitgerust met koude en warme airconditioning, en om het comfort verder te verbeteren, is de ruimte tot het maximum vergroot onder dezelfde standaard voor cabine ruimte.
2.De werkapparatuur van de Hightop 3.5T mini graafmachine heeft de functie van draaien, die in combinatie met de bovenste draaibeweging kan worden bediend, en de werkapparatuur heeft een nieuw geoptimaliseerd ontwerp om het draaiende lichaam te versterken, en de levensverwachting is aanzienlijk verbeterd.
3.HT 3.5 tons graafmachine met nieuw afstelhydraulisch systeem, de loopactie is soepeler, de helling zware draaicapaciteit is aanzienlijk verbeterd.

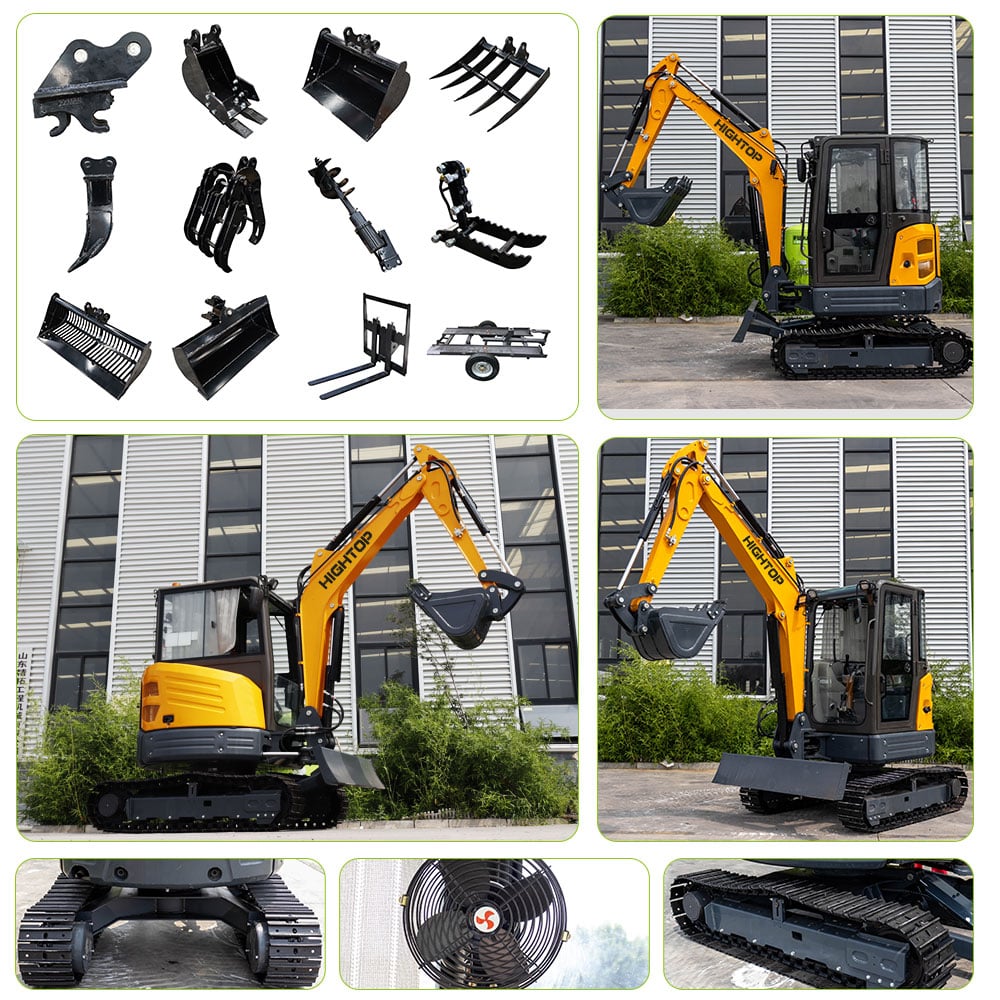

4.Accessoires
Door verschillende werkapparatuur te vervangen, zich aanpassen aan verschillende bouwbehoeften.
Eén machine, multifunctioneel. Snelle en gemakkelijke vervanging van accessoires.
HT35 mini-excavator – technische specificaties
| Parameters | Specificatie |
|---|---|
| Machineafmetingen (mm) | |
| Transportlengte (A) | 5029 mm |
| Totale breedte (B) | 1720 mm |
| Bovenste breedte (D) | 1554 mm |
| Totale hoogte (C) | 2530 mm |
| Standaard breedte van de rupsbandplaten (F) | 300 mm |
| Minimale bodemvrijheid (H) | 319 mm |
| Staartdraaicirkel (I) | 885 mm |
| Spoorbreedte op de grond (J) | 1645 mm |
| Spoorlengte (K) | 2150 mm |
| Hoogte waartoe de bulldozer kan heffen (R) | 393 mm |
| Diepte waarop de bulldozer kan graven (T) | 461 mm |
| Werkbereik (mm) | |
| Max. graafhoogte (a) | 4938 mm |
| Maximale kantelhoogte (b) | 3376 mm |
| Maximale graafdiepte (c) | 3106 mm |
| Maximale graafbereik (d) | 5175 mm |
| Minimale draaicirkelstraal (e) | 2634 mm |
| Maximale hoogte bij minimale draaicirkelstraal (f) | 3716 mm |
| Prestatie | |
| Werkgewicht | 4020 kg |
| Bakcapaciteit | 0,12 m³ |
| Geregistreerde vermogen | 17,1 kW / 2200 rpm |
| Swing snelheid | 9 RPM |
| Hellingsvermogen | 58% |
| Emmer graafkracht | 30,4 kN |
| Armgraafkracht | 18,2 kN |
| Hoofdbestanddelen | |
| Motor | Kubota D1703 (3-cilinder directe inspuiting, 17,1 kW / 2200 rpm) |
| Motorolcapaciteit | 5,1 L |
| Hoofdklep | HVSE-09-09-P270-BE212 (24 MPa) |
| Hydraulisch systeemdebiet | 79,2 L/min |
| Hydraulische pomp | HP5V45/AV10RB2S2MGA-L1/1-HT1 (axiale zuiger, variabel verplaatsingsvolume) |
| Pompverplaatsing | 40 cc |
| Max. pompsnelheid | 3250 r/min |
| Motor voor reizen | Kolvenmotor met Variabel Debiet |
| Reissnelheid | 4,2 / 2,4 km/h |
| Brandstoftankcapaciteit | 50 L |
| Hydraulische tankcapaciteit | 55 L |
| Capaciteit koelsysteem | 5,05 L |
